12.3　JpGraph库的使用

JpGraph是一个功能强大且十分流行的PHP外部图片处理库文件。它是建立在内部库文件GD2库之上的。它的优点是建立了很多方便操作的对象和函数，能够大大简化使用GD库对图片进行处理的编程过程。

12.3.1　JpGraph的安装

JpGraph的安装就是PHP对JpGraph类库的调用，可以采用多种形式。但是，首先都需要到Jpgraph的官方网站下载类库文件的压缩包。到http://jpgraph.net/download/下载最新的压缩包为Jpgraph3.5.0b1。

解压以后，如果是Linux系统，可以把它放置在lib目录下，并且使用下面语句重命名此类库的文件夹。

　　ln -s jpgraph-3.x jpgraph

如果是Windows系统，在本机WAMP的环境下，则可以把类库文件夹放在wamp目录下，或者放置在项目的文件夹下。

然后在程序中引用的时候，直接使用require_once （）命令，并且指出JpGraph类库相对于此应用的路径。

在本机环境下，把jpgraph文件夹放置在C:\wamp\www\phpimage文件夹之下。在应用程序的文件中加载此库，即require_once ('jpgraph/src/jpgraph.php');。

12.3.2　JpGraph的配置

使用JpGraph类前，需要对PHP系统的一些限制性参数进行修改。具体修改以下3个方面的内容。

（1）需要到php.ini中修改内存限制memory_limit至少为32m，本机环境为momery_limit = 64m。

（2）最大执行时间max_execution_time要增加，JpGraph类的官方推荐时间为30s，即max_execution_time =30。

（3）用“；”注释掉output_buffering选项。

12.3.3　制作柱形图与折线图统计图

安装设置生效以后，就可以使用此类库了。由于JpGraph有很多实例，读者可以轻松地通过实例来学习。

下面通过一个实例来学习JpGraph类的使用方法和技巧。

01　在phpimage文件夹下找到安装过的jpgraph类库文件夹，在其下的src文件夹下找到Examples文件夹。找到barlinealphaex1.php文件，将其复制到phpimage文件夹下。在浏览器中打开，代码如下。

　　<?php // content="text/plain; charset=utf-8"
　　require_once ('jpgraph/src/jpgraph.php');
　　require_once ('jpgraph/src/jpgraph_bar.php');
　　require_once ('jpgraph/src/jpgraph_line.php');
　　$ydata  = array(10,120,80,190,260,170,60,40,20,230);
　　$ydata2 = array(10,70,40,120,200,60,80,40,20,5);
　　$months = $gDateLocale->GetShortMonth();
　　$graph = new Graph(300,200);
　　$graph->SetScale("textlin");
　　$graph->SetMarginColor('white');
　　$graph->SetMargin(30,1,20,5);
　　$graph->SetBox();
　　$graph->SetFrame(false);
　　$graph->tabtitle->Set('Year 2003');
　　$graph->tabtitle->SetFont(FF_ARIAL,FS_BOLD,10);
　　$graph->ygrid->SetFill(true,'#DDDDDD@0.5','#BBBBBB@0.5');
　　$graph->ygrid->SetLineStyle('dashed');
　　$graph->ygrid->SetColor('gray');
　　$graph->xgrid->Show();
　　$graph->xgrid->SetLineStyle('dashed');
　　$graph->xgrid->SetColor('gray');
　　$graph->xaxis->SetTickLabels($months);
　　$graph->xaxis->SetFont(FF_ARIAL,FS_NORMAL,8);
　　$graph->xaxis->SetLabelAngle(45);
　　$bplot = new BarPlot($ydata);
　　$bplot->SetWidth(0.6);
　　$fcol='#440000';
　　$tcol='#FF9090';
　　$bplot->SetFillGradient($fcol,$tcol,GRAD_LEFT_REFLECTION);
　　$bplot->SetWeight(0);
　　$graph->Add($bplot);
　　$lplot = new LinePlot($ydata2);
　　$lplot->SetFillColor('skyblue@0.5');
　　$lplot->SetColor('navy@0.7');
　　$lplot->SetBarCenter();
　　$lplot->mark->SetType(MARK_SQUARE);
　　$lplot->mark->SetColor('blue@0.5');
　　$lplot->mark->SetFillColor('lightblue');
　　$lplot->mark->SetSize(6);
　　$graph->Add($lplot);
　　$graph->Stroke();
　　?>

02　修改require_once ('jpgraph/jpgraph.php');为require_once ('jpgraph/src/jpgraph.php');，修改require_once ('jpgraph/ jpgraph_bar.php ');为require_once ('jpgraph/src/jpgraph_bar.php');，修改require_once ('jpgraph/jpgraph_line.php');为require_once ('jpgraph/src/jpgraph_line.php'); ，以载入本机JpGraph类库。

03　运行bar2scalesex1.php，结果如图12-7所示。

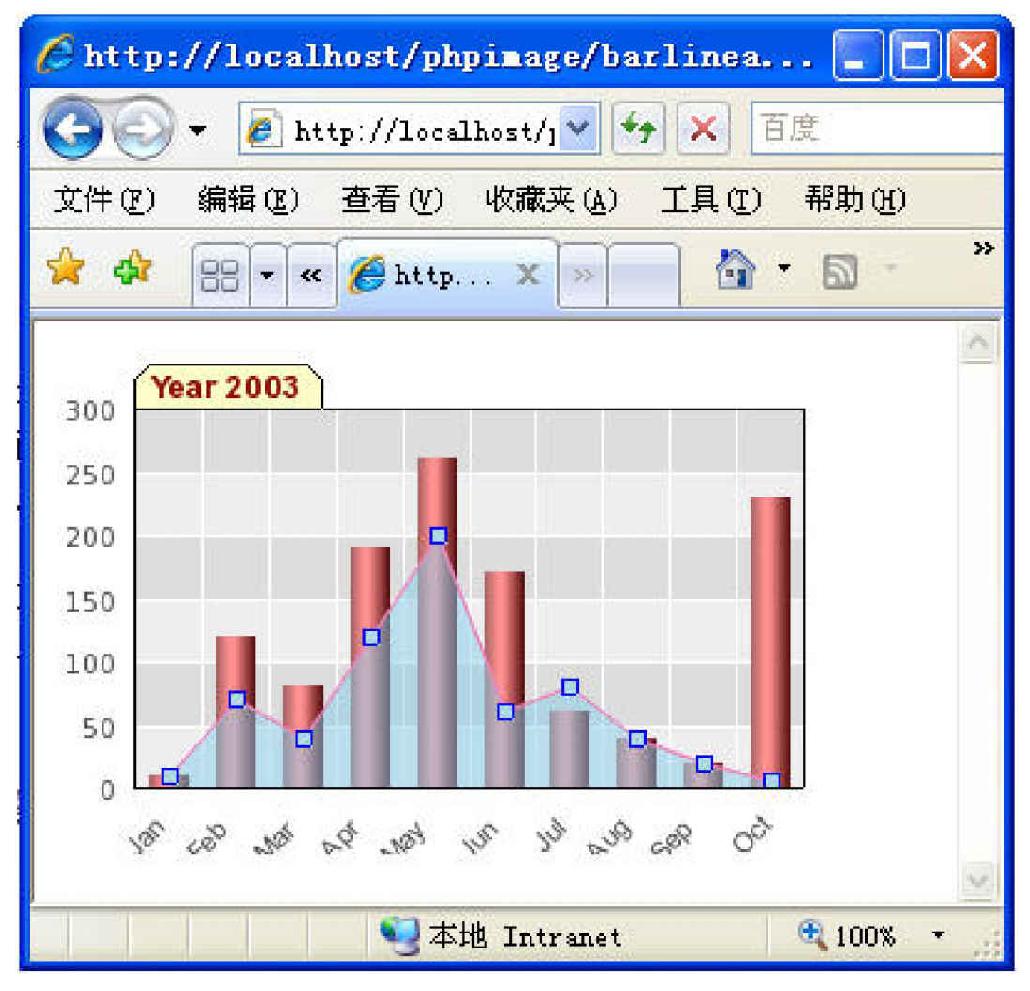

图12-7　bar2scalesex1.php页面效果

【案例分析】

（1）require_once ('jpgraph/src/jpgraph.php');require_once ('jpgraph/src/jpgraph_bar.php');和require_once ('jpgraph/src/jpgraph_line.php');语句加载了JpGraph基本类库jpgraph.php、柱状图类库jpgraph_bar.php和折线图类库jpgraph_line.php。

（2）$ydata= array(10,120,80,190,260,170,60,40,20,230);和$ydata2 = array(10,70,40,120, 200, 60,80,40,20,5);语句定义了柱状图和折线图在Y轴上的数据坐标，也是图形要表示的主要信息。

（3）$months = $gDateLocale->GetShortMonth（）;定义了月份使用短名表示。

（4）$graph = new Graph(300,200);语句创建图形$graph，高300像素，宽200像素。

（5）$graph->SetScale("textlin");语句确认刻度为自动生成的刻度形式。$graph-> SetMarginColor('white');语句确认图形边框颜色为白色。

（6）$graph->SetMargin(30,1,20,5);语句调整边框宽度。$graph->SetBox（）;语句在背景图上添加边框。$graph->SetFrame(false);语句取消整个图片的边框。

（7）$graph->tabtitle->Set('Year 2003');语句添加图片标题。$graph->tabtitle-> SetFont (FF_ARIAL,FS_BOLD,10);语句设定标题样式。

（8）$graph->ygrid->SetFill(true,'#DDDDDD@0.5','#BBBBBB@0.5');语句设定Y轴方向上的网格填充颜色和亮度。$graph->ygrid->SetLineStyle('dashed');语句设定Y轴方向上的网格线的样式为虚线。$graph->ygrid->SetColor('gray');语句设定Y轴方向上的网格线的颜色。

$graph->xgrid->Show（）;语句，$graph->xgrid->SetLineStyle('dashed');语句和$graph->xgrid-> SetColor('gray');语句是对X轴方向网格的同理设定。

（9）$graph->xaxis->SetTickLabels($months);语句为对X轴的设定，它使用的是先前定义的$months变量中的数据。$graph->xaxis->SetFont(FF_ARIAL,FS_NORMAL,8);语句设定样式。$graph->xaxis->SetLabelAngle(45);语句设定角度。

（10）$bplot = new BarPlot($ydata);语句采用先前的$ydata数据生成柱状图。$bplot ->SetWidth(0.6);定义宽度。$bplot->SetFillGradient ($fcol,$tcol,GRAD_LEFT_REFLECTION);填充柱状图，并且使用填充的渐变样式和两个渐变的颜色。$graph->Add($bplot);语句添加柱状图到图形中。

（11）$lplot = new LinePlot($ydata2);语句用$ydata2数组生成折线图。$lplot-> SetFillColor ('skyblue@0.5');和$lplot->SetColor('navy@0.7');语句定义折线区域的颜色和透明度。

（12）$lplot->mark->SetType(MARK_SQUARE);定义折线图标记点的类型。$lplot->mark-> SetColor('blue@0.5');定义颜色和透明度。$lplot->mark->SetSize(6);定义大小。$graph->Add ($lplot);语句添加折线图到图形中。

（13）$graph->Stroke（）;语句表示把此图传递到浏览器显示。

12.3.4　制作圆形统计图

下面就通过圆形统计图实例的介绍，来了解JpGraph类的使用，具体步骤如下。

01　在phpimage文件夹下找到安装过的jpgraph类库文件夹，在其下的src文件夹下找到Examples文件夹，再找到balloonex1.php文件，将其复制到phpimage文件夹下。在浏览器中打开，代码如下。

　　<?php
　　require_once ('jpgraph/jpgraph.php');
　　require_once ('jpgraph/jpgraph_scatter.php');
　　$datax = array(1,2,3,4,5,6,7,8);
　　$datay = array(12,23,95,18,65,28,86,44);
　　function FCallback($aVal) {
　　    // This callback will adjust the fill color and size of
　　    // the datapoint according to the data value according to
　　    if( $aVal < 30 ) $c = "blue";
　　    elseif( $aVal < 70 ) $c = "green";
　　    else $c="red";
　　    return array(floor($aVal/3),"",$c);
　　}
　　$graph = new Graph(400,300,'auto');
　　$graph->SetScale("linlin");
　　$graph->img->SetMargin(40,100,40,40);
　　$graph->SetShadow();
　　$graph->title->Set("Example of ballon scatter plot");
　　$graph->yaxis->scale->SetGrace(50,10);
　　$graph->xaxis->SetPos('min');
　　$sp1 = new ScatterPlot($datay,$datax);
　　$sp1->mark->SetType(MARK_FILLEDCIRCLE);
　　$sp1->value->Show();
　　$sp1->value->SetFont(FF_FONT1,FS_BOLD);
　　$sp1->mark->SetCallback("FCallback");
　　$sp1->SetLegend('Year 2002');
　　$graph->Add($sp1);
　　$graph->Stroke();
　　?>

02　修改require_once ('jpgraph/jpgraph.php');为require_once ('jpgraph/src/jpgraph.php');，修改require_once ('jpgraph/jpgraph_scatter.php');为require_once ('jpgraph/src/jpgraph_scatter.php');，以载入本机JpGraph类库。

03　运行balloonex1.php，结果如图12-8所示。

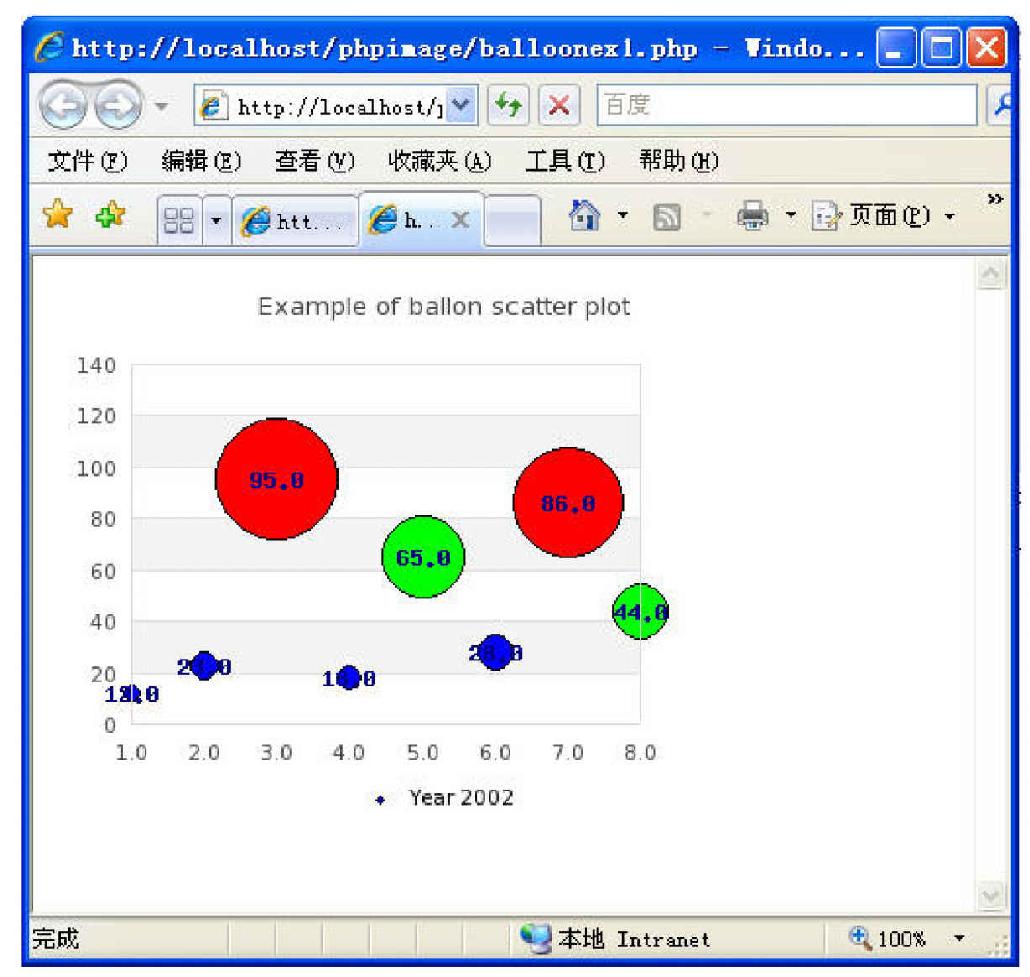

图12-8　balloonex1.php页面效果

【案例分析】

（1）require_once('jpgraph/src/jpgraph.php');语句和require_once ('jpgraph/src/ jpgraph_scatter. php');语句加载了JpGraph基本类库jpgraph.php和圆形图类库jpgraph_bar.php。

（2）$datax和$datay定义了两组要表现的数据。

（3）function FCallback($aVal){}函数定义了不同数值范围内图形的颜色。

（4）$graph = new Graph(400,300,'auto');语句生成图形。$graph->SetScale("linlin");生成刻度。$graph->img->SetMargin(40,100,40,40);设置图形边框。$graph->SetShadow（）;设置阴影。$graph->title->Set("Example of ballon scatter plot");设置标题。$graph->xaxis->SetPos('min');设置X轴的位置为初始值。

（5）$sp1 = new ScatterPlot($datay,$datax);生成数据表示图。$sp1->mark->SetType (MARK_FILLEDCIRCLE);设置数据表示图的类型。$sp1->value->Show（）;展示数据表示图。$sp1->value->SetFont(FF_FONT1,FS_BOLD);设置展示图的字体。$sp1->SetLegend('Year 2002');设置标题。

（6）$graph->Add($sp1);添加数据展示图到整体图形中。

（7）$graph->Stroke（）;语句表示把此图传递到浏览器显示。
